Fanuc数控机床程序管理功能适用于FANUC控制器大部分系统型号：0i B、0i C、0i D、0i F、16i、18i、21i、30i、31i、32i、0i-MF、0i-TF等具备网口通讯功能的设备。

联网准备：

1. 在设备联网前要保证设备通讯接口、系统未被病毒感染并能运行正常；

2.检查设备的控制器有无网络通讯接口（RJ45），如无则需要新增串口转网口的扩展PCMCIA卡；

3.确保即将连入控制器的网线能正常PING通数据采集服务器，并且网络通讯质量良好。

通讯端口确认

确认机床自带网口（内藏口）是否被占用或者没有，有则直接用该网口；如果没有需要安装PCMCIA扩展卡。

• PCMCIA扩展卡安装方式：

左下图为PCMCIA卡安装位置；卡槽在背部，如中下图，拆掉螺丝，将PCMCIA卡插在卡槽，藏在面板背部。

PCMCIA卡安装位置

卡槽螺丝位置

PCMCIA扩展卡

• 机床查看网口配置：

PROG——操作——设备选择——内嵌/存储卡

二、设置I/O通道

FTP功能，需要修改I/O通道，设置方法如下:

SET/OFS——设定——I/O通道，输入9。（“模式选择”必须旋转到“手动输入”，否则无法输入）

TIPS：I/O通道用于下载NC程序：4——CF卡；9——FTP；17——USB。

三、机床IP修改

以内藏口为例：

1、PCU板按SYSTEM——内藏口——公共：

IP：192.168.11.34

子网掩码：255.255.252.0

路由器地址:192.168.10.1（软网关固定IP）（可以不设）

设定完成后，机床需重启：

重启步骤：SYSTEM——内藏口——操作——再启动——执行中。

2、“FOCAS2”里面设置端口号，一般是8193。

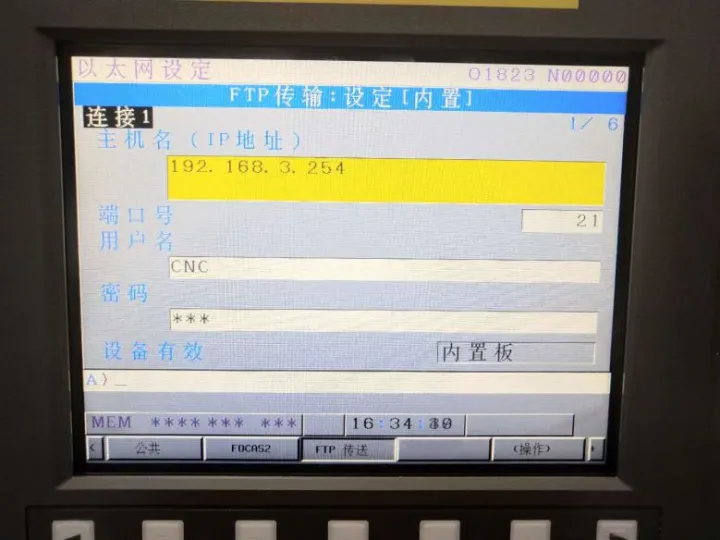

3、“FTP传送”里主机名IP设为软网关的固定IP：（软网关固定IP）

用户名和密码分别设为CNC和123，与Filezilla Server里设的一样。

验证通讯是否建立起来：

步骤：SYSTEM——内藏口——PING——操作——PING FTP1（设置了哪个ping哪个）

四、从机床端调用“FTPServer”里的程序

FANUC机床的控制面板图：

按PROG→“目录”→“操作”→“设备”→“EMBETH（或者“内嵌”）”→选择到程序→“output”→“获取”→“执行”→验证（在内嵌中找到程序）。

过程截图：

NC程序上传

按PROG→“列表”→“操作”→“设备”→“CNCMEM”→“输出”→自己按上下键选择需要的程序→“取得”（目的是读取选择程序的文件名）→ “名称”（写入该程序的名称）→“执行”。

这样，机床上的程序就可以上传到服务器平台。图示同上
